YCD-Ⅰ系列致力于諧波齒輪傳動輕量緊湊特點,YCD系列在順應市場的要求,同時在繼承產品優良性能的情況下,突破了短筒柔輪不可靠的技術難點。整機設計采用超扁平結構,輕量緊湊,適合機器人末端以及人型機器人、航空航天、半導體制造設備客戶端使用
1.超扁平結構
2.中空構造
3.輕量緊湊
4.良好的定位與旋轉精度
5.輸入與輸出同軸
型號 | 減速比 | 額定轉矩(2000r/min) | 啟動停止時容許最大轉矩 | 平均負荷轉矩容許最大值 | 瞬間容許最大轉矩 | 容許最高輸入轉速 | 容許平均輸入轉速 | 背隙(Arc Ses) | 傳動誤差(Arc Ses) | 設計壽命 | 重量 |
Nm | Nm | Nm | Nm | r/min | r/min | ≤ | ≤ | hour | kg | ||

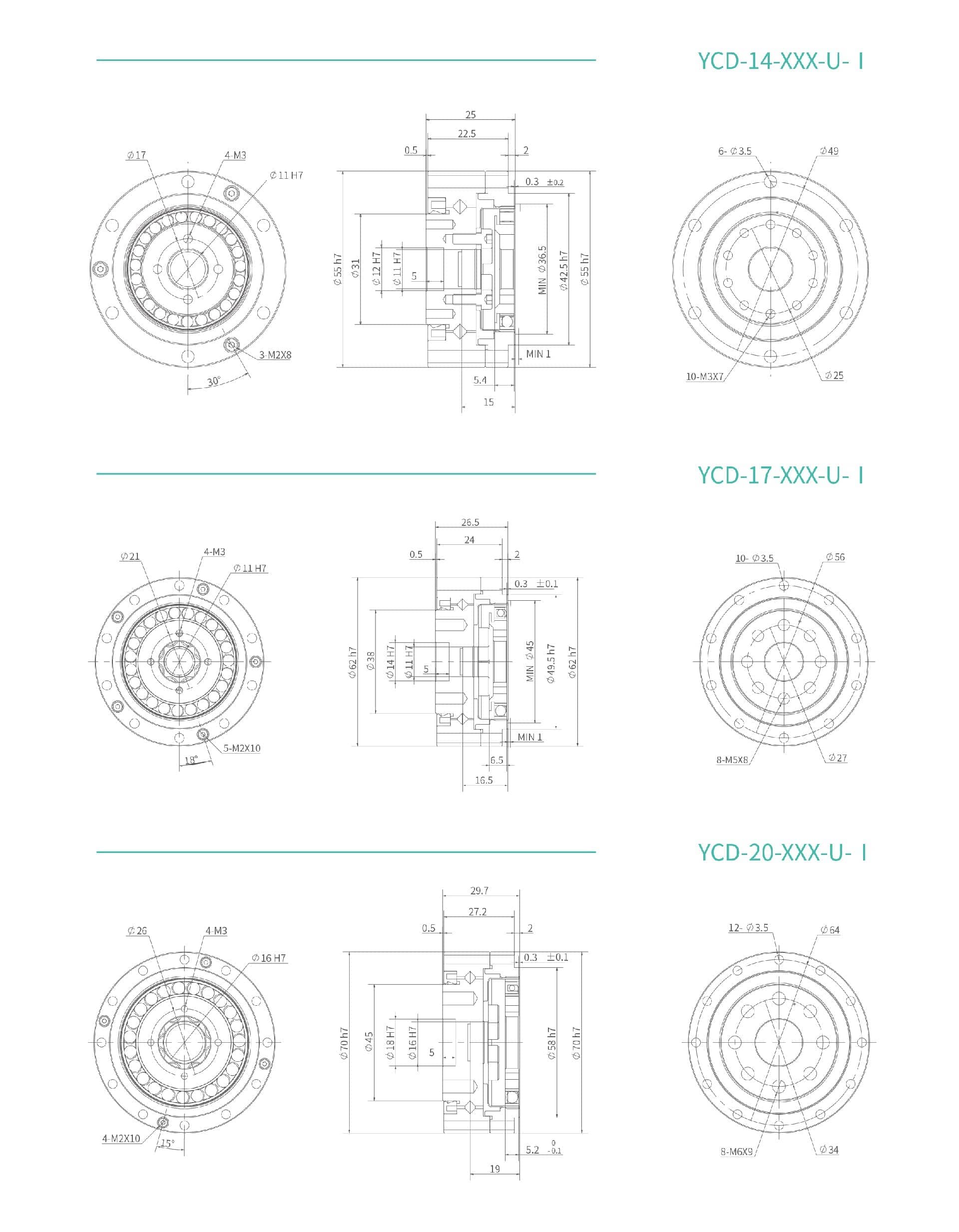

14 | 50 | 3.5 | 11.5 | 4.5 | 23 | 8000 | 3500 | 20 | 60 | 10000 | 0.36 |
80 | 4.8 | 15 | 6 | 28 | |||||||
100 | 5.2 | 18 | 7.5 | 33 | |||||||
17 | 50 | 10.5 | 22 | 17 | 46 | 7000 | 3500 | 20 | 60 | 10000 | 0.47 |
80 | 12 | 28 | 20 | 55 | |||||||
100 | 15 | 35 | 25 | 68 | |||||||
120 | 15 | 38 | 25 | 66 | |||||||
20 | 50 | 16 | 37 | 22 | 67 | 6000 | 3500 | 20 | 60 | 10000 | 0.65 |
80 | 21 | 46 | 27 | 76 | |||||||
100 | 27 | 55 | 32 | 92 | |||||||
120 | 27 | 58 | 32 | 96 | |||||||

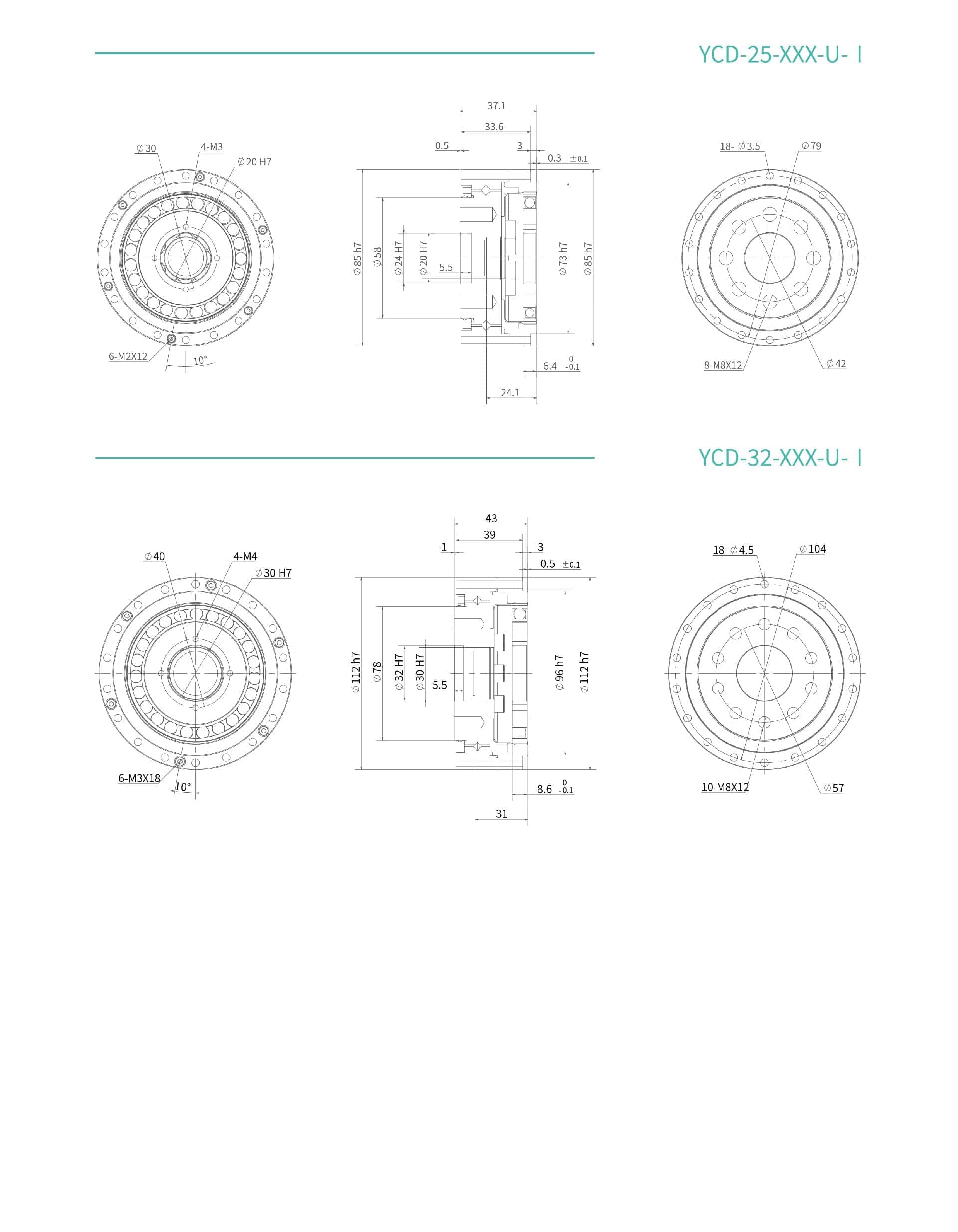

25 | 50 | 26 | 66 | 36 | 124 | 5500 | 3500 | 20 | 60 | 10000 | 1.2 |
80 | 34 | 86 | 58 | 165 | |||||||
100 | 45 | 106 | 73 | 180 | |||||||
120 | 45 | 115 | 73 | 196 | |||||||
160 | 45 | 119 | 73 | 196 | |||||||
32 | 50 | 52 | 147 | 73 | 264 | 4500 | 3500 | 20 | 60 | 10000 | 2.3 |
80 | 72 | 185 | 112 | 376 | |||||||
100 | 94 | 228 | 147 | 415 | |||||||
120 | 94 | 248 | 147 | 429 | |||||||
160 | 94 | 256 | 147 | 438 |
